2024年度 第一種技能 NO1 複線図

公表されたNO1の単線図

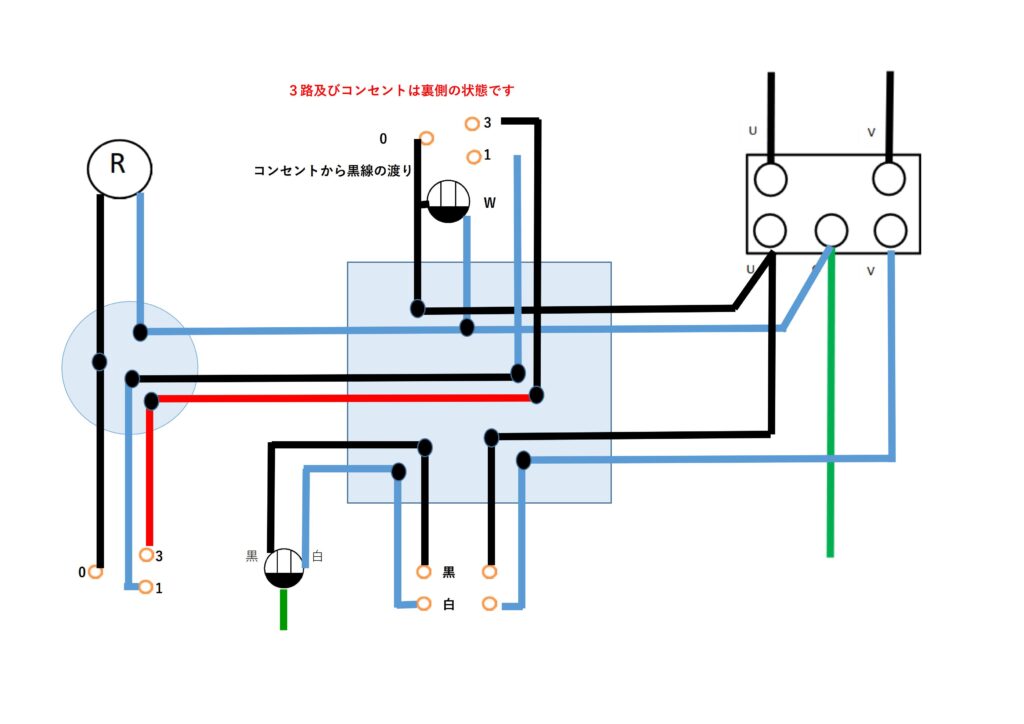

第一種電気工事士 公表問題 NO1の複線図

第一種技能問題|早く仕上げるため施工の順番を考えてみた|No1

200Vは変圧器二次側のu-v端子間に接続する

施工条件に色別の指定、またu相とv相の被覆の色合わせの指示がないかを確認する。指定がある場合にはそれに従う

上記複線図は、200Vの取り出しの色指定はないものとし、uを黒、vを白にしました。

実際の試験では、200Vの取り出しでuを黒、vを白が展開図により指定されました。



100Vは変圧器二次側のuーO端子、またはv-O端子間に接続する。

非接地側(黒線)の取り出しに指定がある場合はそれに従います。

上記複線図は、100Vの非接地側をu相から取り出しています。

実際の試験では、100Vの非接地側をu相に指定されました。

接地極付コンセント250Vの接地線(緑線)の取り付けは施工条件に従う

接地線をジョイントボックス内のネジに接続する場合もあるので図面を見て処理するようにします。

上の複線図は、接地線をコンセントに接続し、先の部分は施工省略とした。

2Pスイッチは両切りスイッチで200V用の電源入り切りを行うものです。

200Vのu相、v相から2Pスイッチの片側に電線を入れ、スイッチの反対側から電線を出すだけです。

片切スイッチスイッチの裏側の穴2つは内部でつながっていますが、両切りスイッチは内部では繋がっていません

公表された単線図と本番では器具の配置換えがあるので注意

これは2021年度に実際に出題された器具の配置が変わった場合の複線図です。

注意したいのは器具の配置だけでなく100Vの電源と200Vの電源のアウトレットボックスへの入りも変わってくることです
